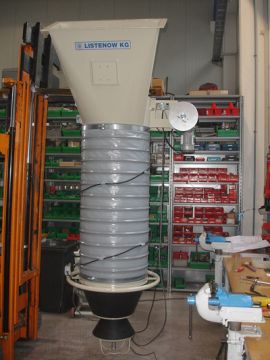

Verladeanlage System 4020

Doppelverladeeinrichtung mit Entlüftungsanschluss, 1-Seilführung und Verschlusskegel

  1. Oberteil: Entlüftungsdom mit Anschlussflansch. Zylindrischer Innenteil mit Konus und Seilumlenkrolle.
  2. Elektroseilwinde: Steuerung (A) und Hängedrucktaster (B)
  3. Verladeschlauchgarnitur: Materialauslegung je nach Schüttgut, mit Seilfführungsstegen, beide Schläuche sind lösbar miteinander verbunden.
    Schläuche: Außen LW Ø 600 bis 1.200 mm
    Innen: LW Ø 350 bis 600 mm
  4. Unterteil I: Doppelkonus mit Handführungsring. Verschlusskegel und Führung mit eingebautem Füllstandsmesser. Gummibelag 8 mm (C) und Schutzkorb (D)
  5. Unterteil II: Verladung in offene und geschlossene Fahrzeuge. Mit automatischer Arretierung des Verschlusskegels. Anheben der flexiblen Staubglocke möglich
Technische Daten
max. Länge* mit Unterteil I [mm] min. Länge* mit Unterteil II [mm] Hub [mm]
1.050 750 300
1.550 850 700
2.050 950 1.100
2.550 1.050 1.500
3.050 1.150 1.900
3.550 1.250 2.300
4.050 1.350 2.700
*ohne Füllstandsmessung: -200 mm
Optional
Schüttgutführung mit Tassen aus verschleißfesten Materialien
Metallteile verzinkt oder aus Edelstahl
Abrüttelvorrichtung
Spülluftfilter Typ DF in verschiedenen Größen
Wendeschützsteuerung / SPS-digital
Füllstandsmelder
Sonderaussatattung
Automatikschaltung - kontinuierliches Anheben der Staubglocke über die Elektroseilwinde durch eingebaute Füllstandsmessung
